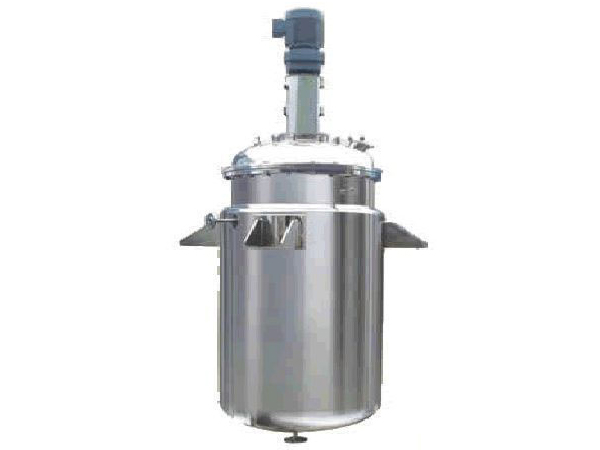

發酵罐系列
        我廠設計的發酵罐爲标準式罐型，這種罐型當公稱容積在6M³以下時罐採用夾套式。發酵氣的冷卻或加熱，均由夾套來完成。公稱容積爲6M3以上時，發酵氣的冷卻由立式排管來擔負，在罐内排管的連接方面我們作瞭改進。這主要避免在罐體上多開孔，開成死角。這種連續方式在實際使用中得到滿意的效果。
        發酵設備罐型可分爲兩大類：一類是嫌氣發酵的錐型（如酒精發酵），另一類是爲氣發酵的罐型（如标準式、伍式、自吸式等）。這類設備尤以标準式罐型使用爲普遍。我廠設計的發酵罐系列圖紙資料屬於标準式罐型。在設計各種規格的發酵設備時，做到設計結構嚴密，有足夠的強度和使用壽命，力求設備内部附件少，表面光滑，注意到要有良好的氣棗汽接觸和汽刺固混和性能，使物質傳遞，氣體交換有效地進行。有熱交換面積，讓發酵能在适宜的溫度下進行。重視設備的密封性能以保證滅菌操作。

公稱容積（M3）	筒體直徑（Dgmm）	筒體高度H（mm）	換熱面積（M2）	攪拌軸轉速r.p.m	攪拌軸功率KW
10	1800	3800	14	160-260	17-22
15	2000	4800	18	166-260	22-30
20	2200	5000	22	180-260	30-37
30	2400	6600	34	150-250	45-55
40	2600	7500	45	150-250	55-75
50	2800	8000	58	150-250	55-90
60	3000	8300	65	150-250	60-115
75	3200	8800	84	150-250	90-145
100	3600	9400	114	150-250	120-125
150	4200	10800	165	150-250	165-275
200	4600	11500	220	140-240	215-360
